  • 7-дюймовый стандартный дисплей с входом HDMI-800*480
  • 7-дюймовый стандартный дисплей с входом HDMI-800*480
7-дюймовый стандартный дисплей с входом HDMI-800*4807-дюймовый стандартный дисплей с входом HDMI-800*480

7-дюймовый стандартный дисплей с входом HDMI-800*480

Описание продукции:

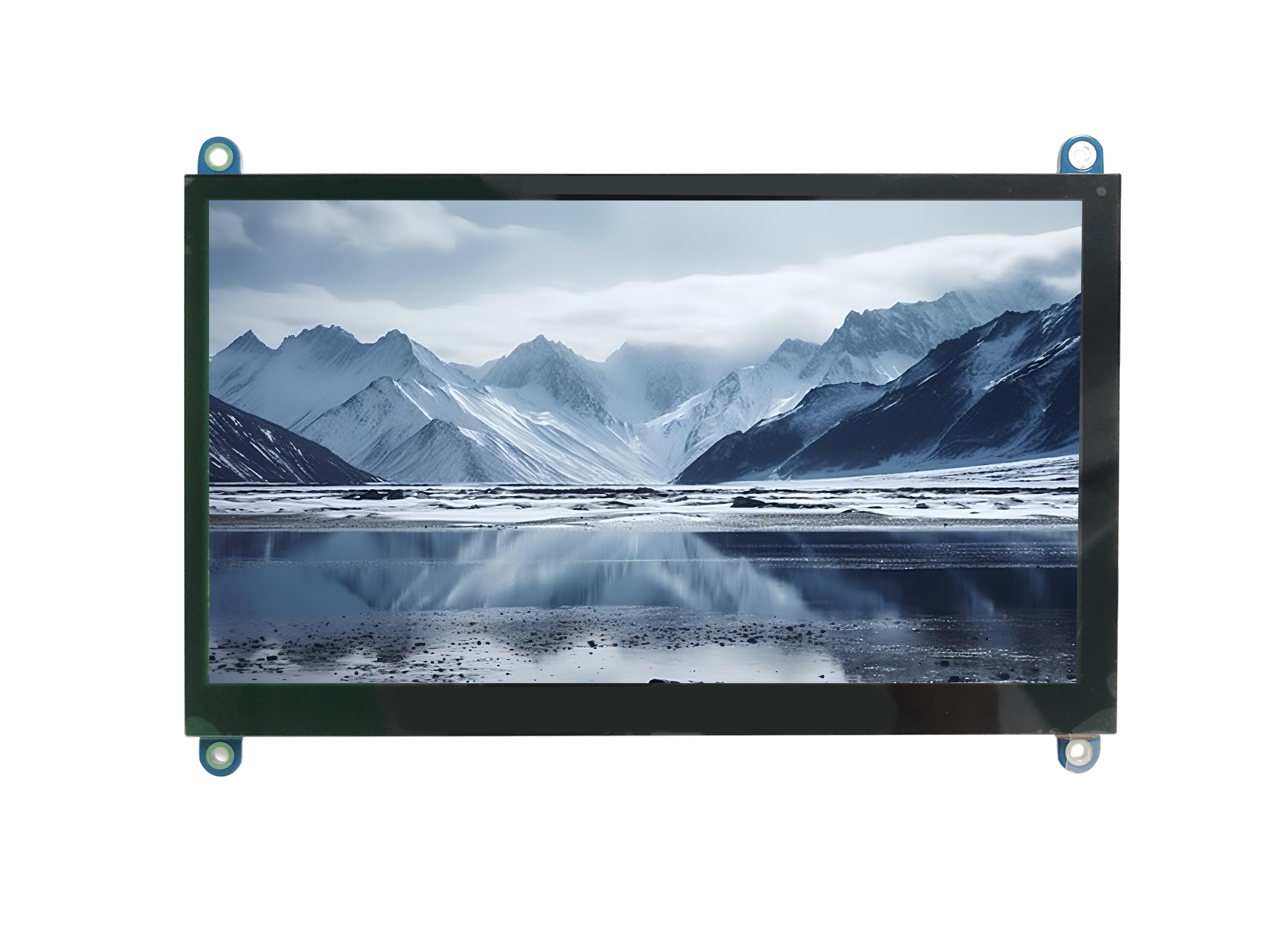

Стандартный 7-дюймовый дисплей с входом HDMI

Может использоваться как дисплей Raspberry Pi с функцией сенсорного управления (требуется сенсорный драйвер)

Может использоваться в качестве стандартных устройств вывода HDMI, таких как компьютерные мониторы, ТВ-приставки и PSP.


2. Характеристики продукта

1. Аппаратное разрешение 800*480.

2.Совместимость с большинством версий Raspberry Pi и возможность прямого подключения.

3. Поддержка системы Raspberry Pi OS/Ubuntu/Windows.

4. Не используйте сенсорную функцию, не занимает никаких ресурсов ввода-вывода (используйте сенсорную функцию, занимайте ввод-вывод)

5. Поддержка аудиовыхода HDMI (опционально)


Параметры ЖК-дисплея

Specification

Data

Description

Screen size

7Inch

Resolution

800*480

Color

16M

Backlight brightness

220cd/m2

The brightness can be PWM adjusted

Backlight life (Hour)

50000Hrs

LED Backlight

Viewing angle

6 oclock

Panel typeIPS


4.2 Параметры оборудования


Specification

Description

Operating system

Raspberry Pi OS /Ubuntu/ Windows system

Touching points

Single-point  touch / Multi-point touch

Touching type

Capacitive touch/ Resistive touch

Touching options

With / Without touching panel optional

Display customization options

Panel type,size

PCB customization

options

LOGO, Size ,Interface location

Working voltage

5V/12V

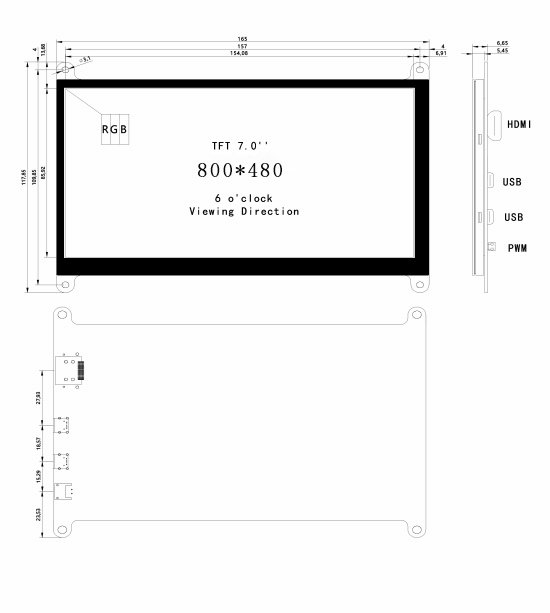

Overall dimension

165( L )* 117.85( W )mm

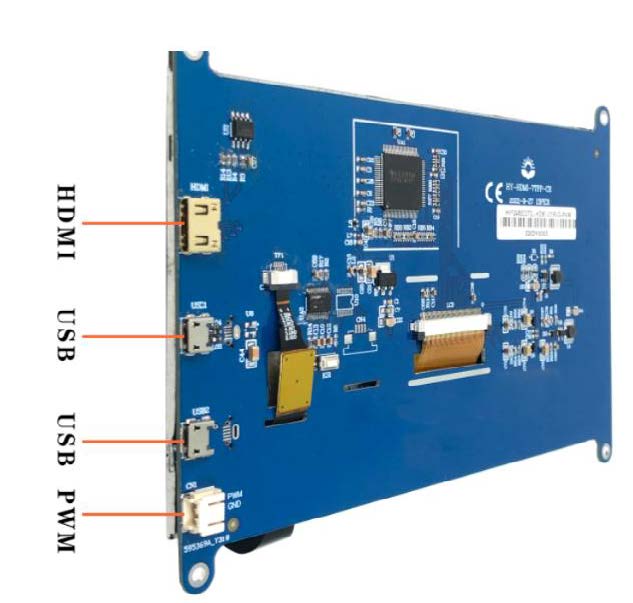

5. Параметр интерфейса

Display port

HDMI port   1PC

Touching panel port

USB port     1PC

Power port

USB port     1PC

Brightness adjustment port

PWM port    1PC


6.Параметры надежности

Specification

Description

Data

Environment parameters

Storage temperature

-20 ~ 70℃

Operating temperature

-20 ~ 70℃

Relative humidity

50,Humidity 95%

Reliability parameters

EMC

Class B,EN55032

ESD

Class 3


7.Инструкция по использованию

7.1 Способ установки

1. Рекомендуется использовать указанный диапазон напряжения для управления ЖК-панелью. Попробуйте отрегулировать рабочее напряжение для достижения наилучшего контраста. Цвет и контрастность ЖК-панели будут разными при разных температурах;

2. В нижнем диапазоне рабочих температур время отклика жидких кристаллов значительно увеличивается. Но это не значит, что жидкий кристалл выйдет из строя, он вернется в заданный диапазон температур и вернется в нормальное состояние;

3. Если во время работы модуль ЖКД подвергается давлению твердого предмета, модуль ЖКД выйдет из строя;

4. Использование ЖК-дисплея в окружающей среде при определенных условиях может привести к повреждению и сокращению срока службы жидкого кристалла;

7.2 Гарантийный срок

1. В соответствии с критериями проверки и приемки (или согласованными требованиями), если продукт окажется дефектным, наша компания предоставляет 12 месяцев гарантийного обслуживания продукта с даты производства продукта для струйной печати;

2. Любой дефектный товар должен быть возвращен в течение 60 дней с момента получения товара на основании документа о доставке;

3. Если следующие проблемы вызваны неправильными мерами защиты, гарантия не предоставляется:

ЖК-дисплей треснул/треснул

Разъём печатной платы поврежден или модифицирован.

Поврежденный проводник печатной платы

Схема искусственно полируется, гравируется или окрашивается краской.

У ФПК переломы

4. Дефектный модуль должен быть четко обозначен как проблема, все установленные подключенные объекты должны быть полностью отделены и удалены, не повреждая гнездо, схему и клемму печатной платы, а ЖК-дисплей должен быть упакован и транспортирован в специальной коробке;
