Стандартный дисплей 5 дюймов с входом HDMI-800*480

Описание продукции:


1. Введение продукта

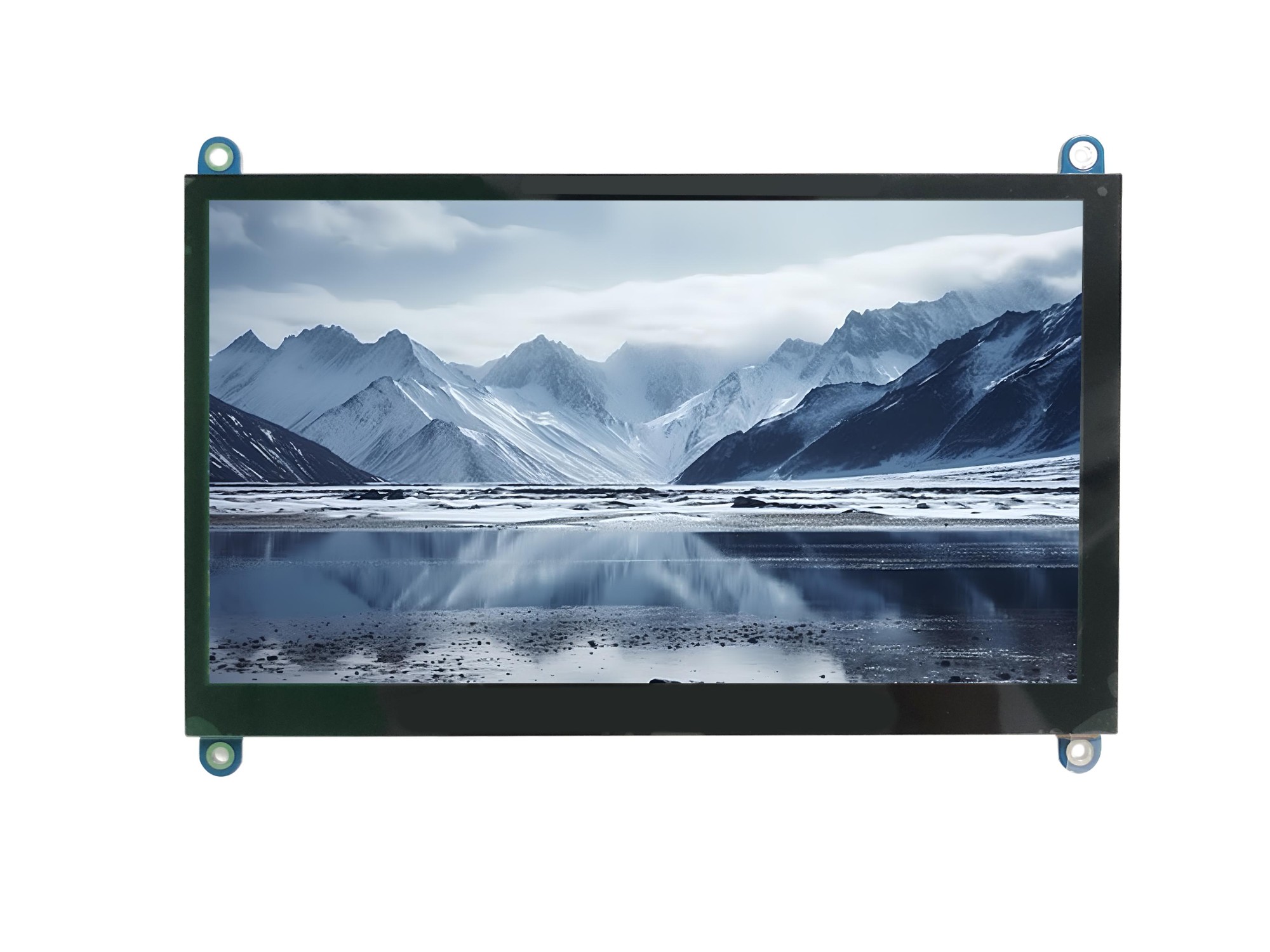

Стандартный 5-дюймовый дисплей с входом HDMI

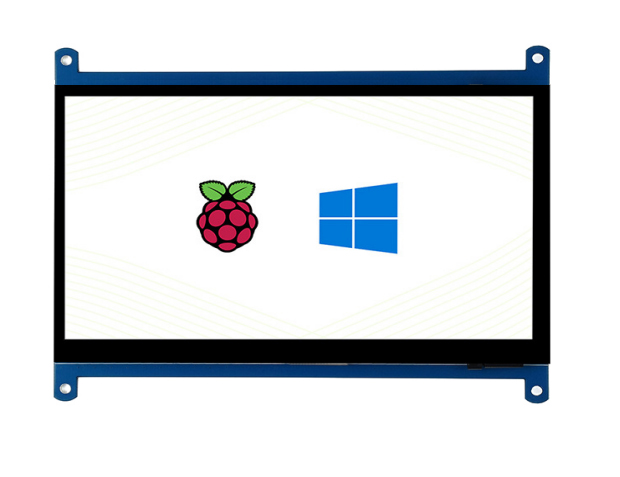

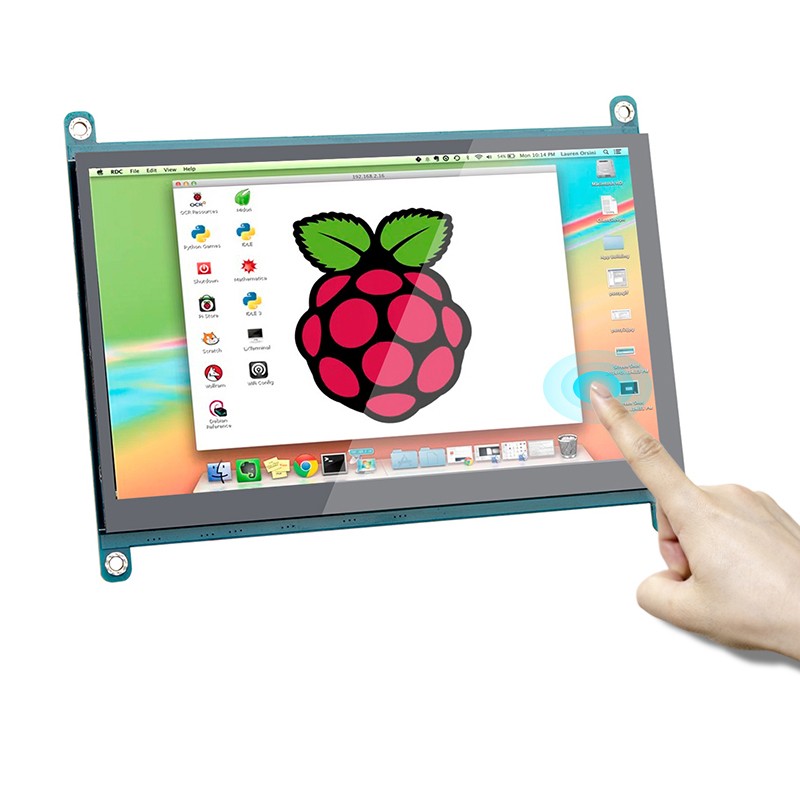

Может использоваться как дисплей Raspberry Pi с функцией сенсорного управления (требуется сенсорный драйвер)
Может использоваться в качестве стандартных устройств вывода HDMI, таких как компьютерные мониторы, ТВ-приставки и PSP.

2. Характеристики продукта
1. Аппаратное разрешение 800*480.
2.Совместимость с большинством версий Raspberry Pi и возможность прямого подключения.
3. Поддержка системы Raspberry Pi OS/Ubuntu/Windows.
4. Не используйте сенсорную функцию, не занимает никаких ресурсов ввода-вывода (используйте сенсорную функцию, занимайте ввод-вывод)
5. Поддержка аудиовыхода HDMI (опционально)

4.1 Параметры ЖК-дисплея

Specification

Data

Description

Screen size

5Inch

Resolution

800*480

Color

16M

Backlight brightness

300cd/m2

The brightness can be PWM adjusted

Backlight life (Hour)

50000Hrs

LED Backlight

Viewing angle

6 oclock

Panel typeIPS

4.2 Параметры оборудования

Specification

Description

Operating system

Raspberry Pi OS /Ubuntu/ Windows system

Touching points

Single-point  touch / Multi-point touch

Touching type

Capacitive touch/ Resistive touch

Touching options

With / Without touching panel optional

Display customization options

Panel type,size

PCB customization

options

LOGO, Size ,Interface location

Working voltage

5V/12V

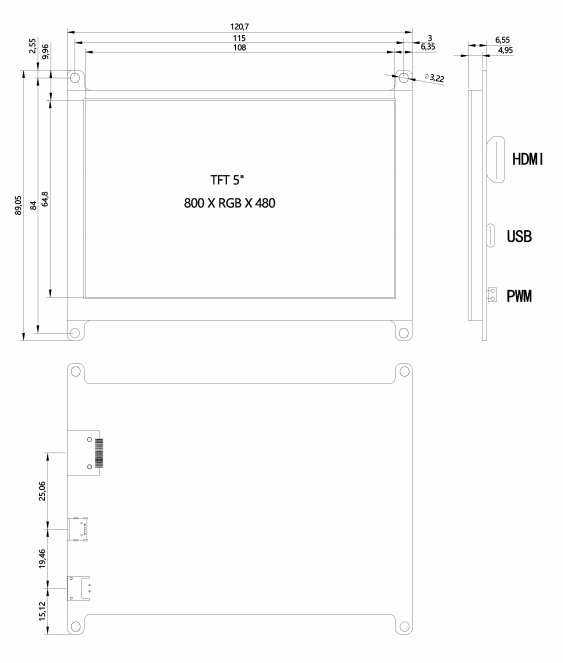

Overall dimension

120.7( L )* 89.05( W )mm

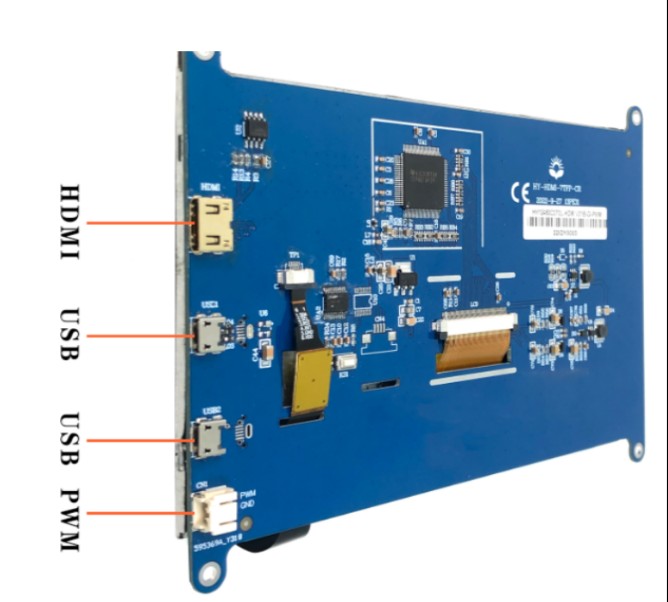

5. Параметр интерфейса


Display port

HDMI port   1PC

Touching panel port

USB port     1PC

Brightness adjustment port

PWM port    1PC


6.Параметры надежности


Specification

Description

Data

Environment parameters

Storage temperature

-20 ~ 70℃

Operating temperature

-20 ~ 70℃

Relative humidity

50,Humidity 95%

Reliability parameters

EMC

Class B,EN55032

ESD

Class 3


7.Инструкция по использованию

7.1 Способ установки

1. Рекомендуется использовать указанный диапазон напряжения для управления ЖК-панелью. Попробуйте отрегулировать рабочее напряжение для достижения наилучшего контраста. Цвет и контрастность ЖК-панели будут разными при разных температурах;

2. В нижнем диапазоне рабочих температур время отклика жидких кристаллов значительно увеличивается. Но это не значит, что жидкий кристалл выйдет из строя, он вернется в заданный диапазон температур и вернется в нормальное состояние;

3. Если во время работы модуль ЖКД подвергается давлению твердого предмета, модуль ЖКД выйдет из строя;

4. Использование ЖК-дисплея в окружающей среде при определенных условиях может привести к повреждению и сокращению срока службы жидкого кристалла;

7.2 Гарантийный срок

1. В соответствии с критериями проверки и приемки (или согласованными требованиями), если продукт окажется дефектным, наша компания предоставляет 12 месяцев гарантийного обслуживания продукта с даты производства продукта для струйной печати;

2. Любой дефектный товар должен быть возвращен в течение 60 дней с момента получения товара на основании документа о доставке;

3. Если следующие проблемы вызваны неправильными мерами защиты, гарантия не предоставляется:

ЖК-дисплей треснул/треснул

Разъём печатной платы поврежден или модифицирован.

Поврежденный проводник печатной платы

Схема искусственно полируется, гравируется или окрашивается краской.

У ФПК переломы

4. Дефектный модуль должен быть четко обозначен как проблема, все установленные подключенные объекты должны быть полностью отделены и удалены, не повреждая гнездо, схему и клемму печатной платы, а ЖК-дисплей должен быть упакован и транспортирован в специальной коробке;
